SW Series

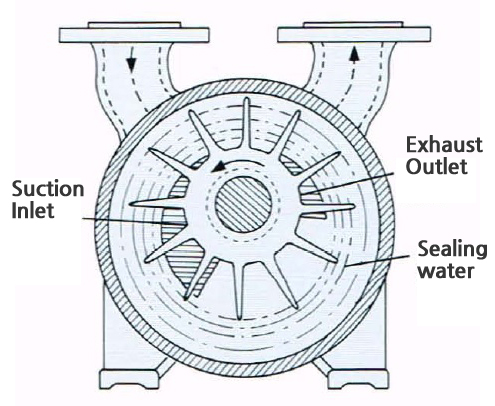

동작의 구조와 원리
Sealing Water Circulating Vacuum Pump
흡입 가스의 성질에 따라 배기가스 에 의한 오염으로 환경문제를 일으킬 수 있다.
밀봉된 물과 흡기 가스의 혼합 용액을 무공해 설계를 통해 순환시킴으로써
물의 직접적인 유출이 방지되며, 밀봉된 물을 가열하고 냉각하여 교환기와 순환회로로
순환되는 밀폐구조이다.

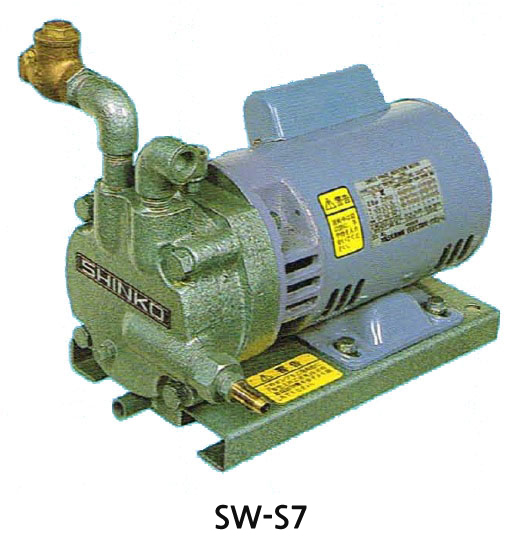

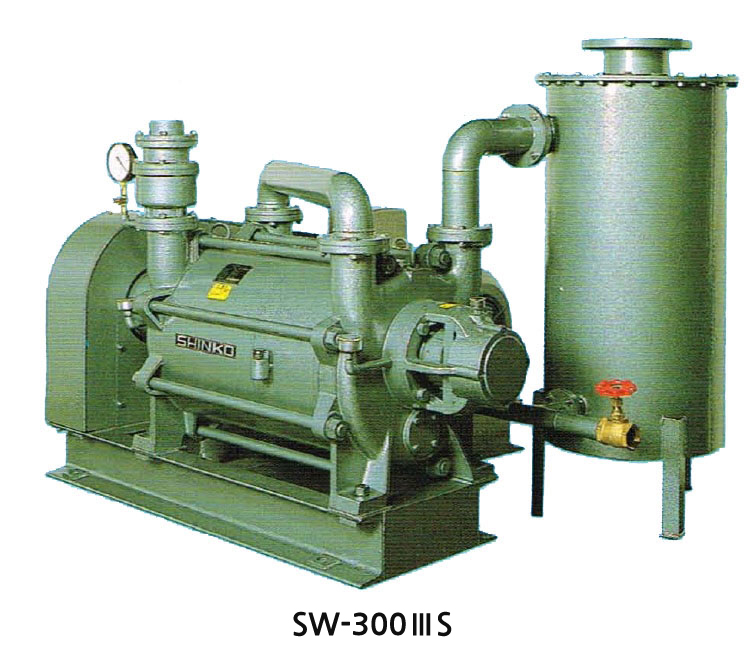

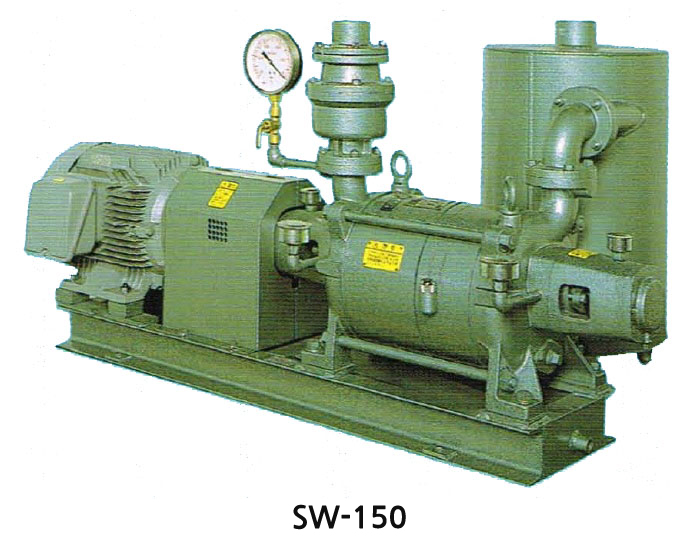

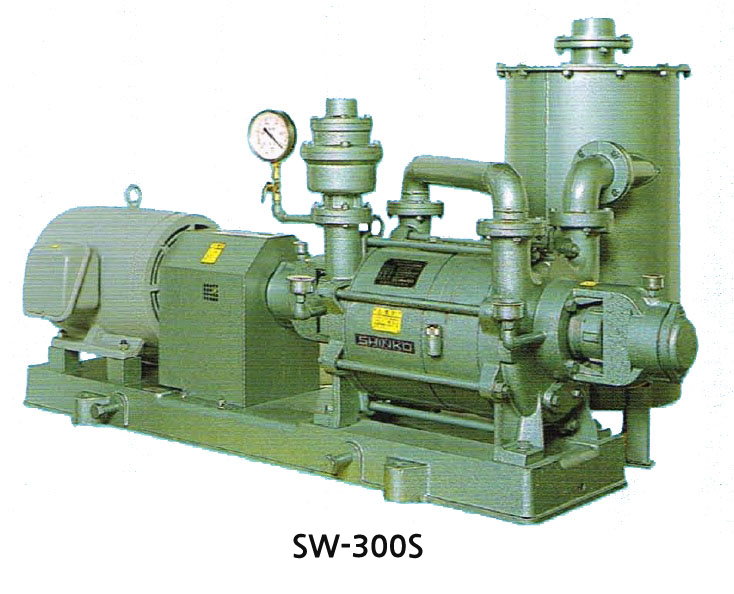

우측 참고사진 : Sealing Water Circulating Vacuum Pump

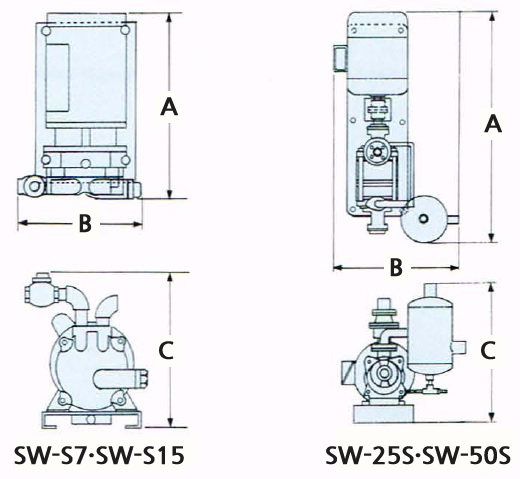

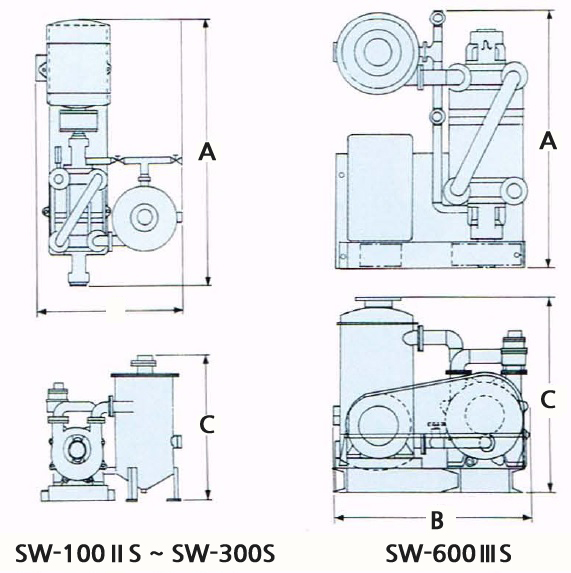

사양 및 치수
Model |
Pumping speed L/min at 2x104Pa |
Ultimate pressure Pa |
Rotating speed min-1 |
Motor Kw |
Water supply L/min |
Suction inlet dia. |
Exhaust inlet dia. |
Dimensions AxBxC mm |
Weight Kg |
|||
60Hz |
50Hz |
Water temp. at 15°C |
Water air ejector |
60Hz |
50Hz |
|||||||
SW-S7 |
105 |
90 |
6.7x10E-3 |
- |
3500 |
2900 |
0.4(2P) |
4 |
Rc1/-2(PT1/-2) |
Rc1/-2(PT1/-2) |
334x223x277 |
24 |
SW-S15 |
300 |
250 |
6.7x10E-3 |
- |
3500 |
2900 |
0.75(2P) |
5 |
Rc1/-2(PT1/-2) |
Rc1/-2(PT1/-2) |
363x240x353 |
24 |
SW-25S |
450 |
370 |
2.3x10E-3 |
1.3x10E-2 |
3500 |
2900 |
1.5(2P) |
6 |
VF25 |
Rp1(PS1) |
780x445x494 |
50 |
SW-50S |
850 |
700 |
2.3x10E-3 |
1.3x10E-2 |
3500 |
2900 |
2.2(2P) |
8 |
VF25 |
Rp1(PS1) |
820x454x494 |
58 |
SW-100ⅡS |
1500 |
1250 |
2.3x10E-3 |
8x10E-2 |
1750 |
1450 |
3.7(2P) |
10 |
VF40 |
Rp2(PS2) |
1000x590x605 |
120 |
SW-150S |
2500 |
2100 |
2.3x10E-3 |
8x10E-2 |
1750 |
1450 |
5.5(4P) |
12 |
VF50 |
Rp2(PS2) |
1154x713x625 |
140 |
SW-200S |
3000 |
2500 |
2.3x10E-3 |
8x10E-2 |
1750 |
1450 |
7.5(4P) |
16 |
VF50 |
JIS10K-50A |
1320x795x760 |
185 |
SW-300S |
5500 |
4500 |
2.3x10E-3 |
8x10E-2 |
1750 |
1450 |
11(50Hz, 4P 15(60HZ, 4P) |
35 |
VF50 |
VG80 |
1610x895x877 |
350 |
SW-600ⅢS |
10000 |
8x10E-3 |
2.3x10E-2 |
950 |
30(4P) |
80 |
VF80 |
JIS10K-150A |
1560x1220x1200 |
700 |
||

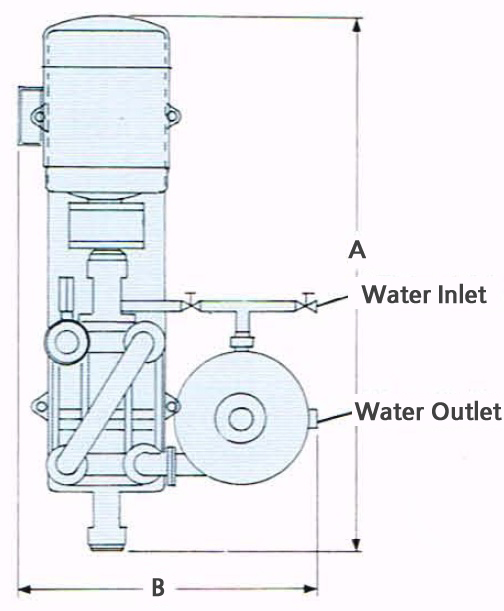

외부구조
특징
밀봉된 물과 흡기 가스의 혼합 용액을 무공해 설계를 통해 순환시킴으로써
물의 직접적인 유출이 방지되며, 밀봉된 물을 가열하고 냉각하여 교환기와 순환회로로
순환되는 밀폐구조이다.

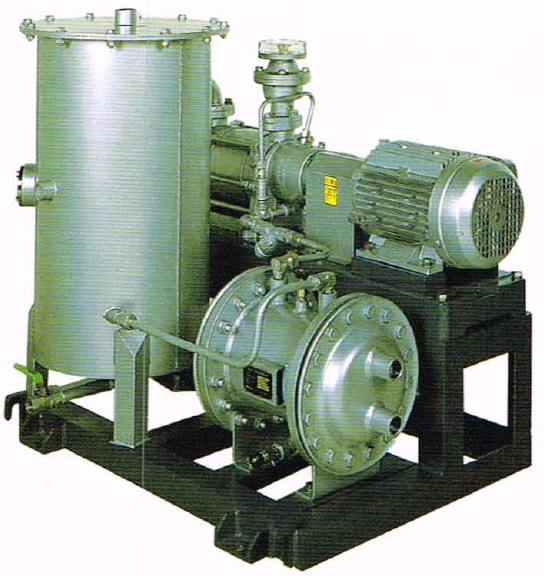

우측 참고사진 : Sealing Water Circulating Vacuum Pump

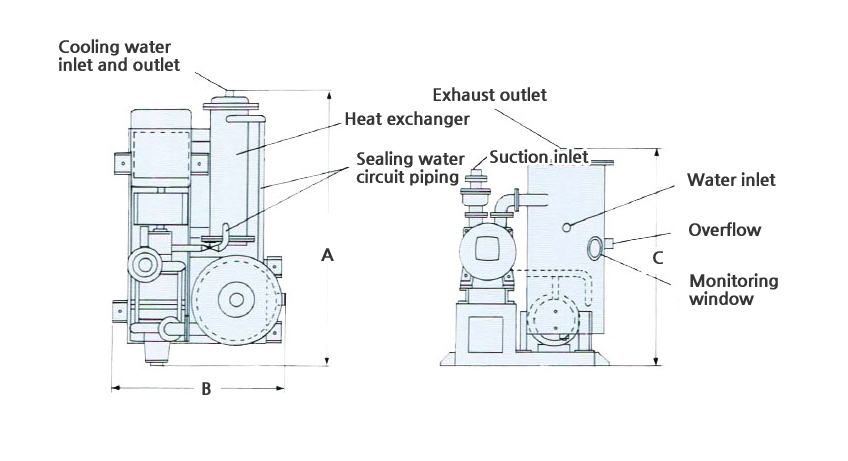

사양 및 치수
Model |
Pumping speed L/min at 2x104Pa |
Ultimate pressure with water temp. of 28°C Pa |
Rotating speed min-1 |
Motor Kw |
Sealing water L/min |
Cooling water L/min |
Dimensions AxBxC mm |
Weight Kg |
||
60Hz |
50Hz |
60Hz |
50Hz |
|||||||
SW-25SC |
450 |
370 |
2.3x10E-3 |
3500 |
2900 |
1.5(2P) |
7 |
12 |
780x630x730 |
135 |
SW-50SC |
850 |
700 |
2.3x10E-3 |
3500 |
2900 |
2.2(2P) |
8 |
13 |
820x652x730 |
150 |
SW100ⅡSC |
1500 |
1250 |
2.3x10E-3 |
1750 |
1450 |
3.7(4P) |
18 |
17 |
1000x710x890 |
255 |
SW-150SC |
2500 |
2100 |
2.3x10E-3 |
1750 |
1450 |
5.5(4P) |
20 |
33 |
1200x770x1020 |
310 |
SW-200SC |
3000 |
2500 |
2.3x10E-3 |
1750 |
1450 |
7.5(4P) |
25 |
45 |
1416x825x1045 |
450 |
SW-300SC |
5500 |
4600 |
2.3x10E-3 |
1750 |
1450 |
11(50Hz, 4P 15(60HZ, 4P) |
50 |
80 |
1610x1100x1360 |
770 |
Sw-600SC |
10000 |
2.3x10E-3 |
1000 |
30(4P) |
100 |
170 |
1850x1700x1930 |
1650 |
||
외부구조
All-Stainless Steel Water Ring Vacuum Pump
이 펌프는 우수한 내식성을 위해 흡기 가스에 내성이 있는 재료로 만들어져 있으며,
안정적인 성능과 뛰어난 내구성을 보장합니다. 또한, 그랜드 패킹 시스템은 샤프트 씰을 사용합니다.

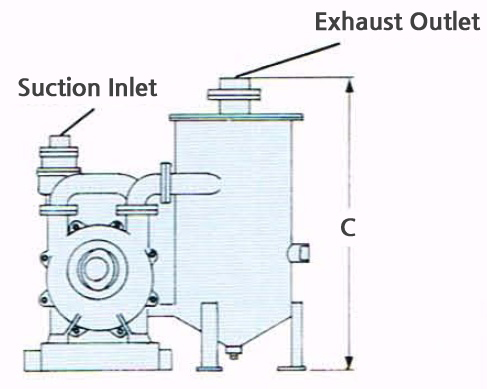

사양 및 치수
Model |
Pumping speed L/min at 2x104Pa |
Ultimate pressure Pa |
Rotating speed min-1 |
Motor Kw |
Water supply L/min |
Suction inlet dia. |
Exhaust outlet dia. |
Dimensions AxBxC mm |
Weight Kg |
|||
60Hz |
50Hz |
Water Temp. at 15°C |
With air ejector |
60Hz |
50Hz |
|||||||
SW-25AS |
450 |
370 |
2.3x10E-3 |
1.3x10E-2 |
3500 |
2900 |
1.5(2P) |
6 |
VF25 |
Rp1(PS1) |
780x445x494 |
50 |
SW-50AS |
850 |
700 |
2.3x10E-3 |
1.3x10E-2 |
3500 |
2900 |
2.2(2P) |
8 |
VF25 |
Rp1(PS1) |
846x454x494 |
58 |
SW-100AS |
1630 |
1350 |
2.3x10E-3 |
8x10E-2 |
1750 |
1450 |
5.5(4P) |
12 |
VF50 |
JIS10K- 50A |
1210x812x730 |
180 |
SW-200AS |
2700 |
2100 |
2.3x10E-3 |
8x10E-2 |
1750 |
1450 |
7.5(4P) |
16 |
VF50 |
JIS10K- 50A |
1302x796x755 |
185 |
SW-300SC |
4400 |
3700 |
2.3x10E-3 |
8x10E-2 |
1750 |
1450 |
11(50Hz, 4P 15(60HZ, 4P) |
35 |
VF50 |
VG80 |
1740x895x878 |
350 |
외부구조
