•용도

- 공업로 (소결, 탈지·침탄·일반 열 처리)
- 수지 성형 (압출기·성형기)
- 화학 식약·의약 제조 프로세스 (중합·반응·증류·정제·탈수 건조·농축 등)
- 실리콘 단결정 인상 장치·태양 전지 제조 장치·진공 동결 건조 장치·진공 세척 장치 등

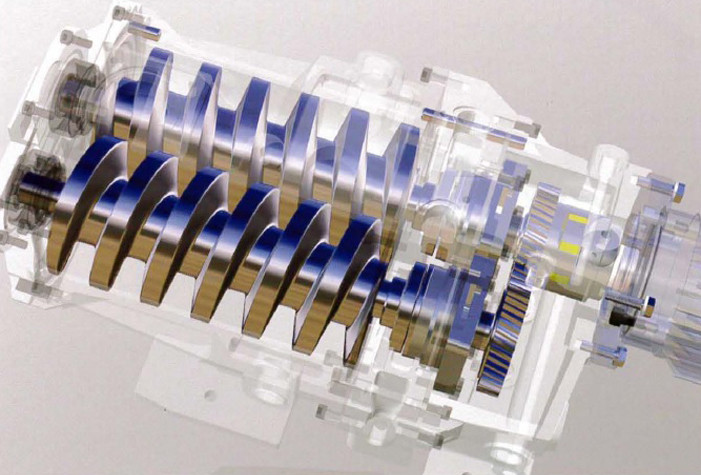

자체기술 개발의 스크류 형상이 높은 배출 성 · 고 내구성을 실현

지난 연구로 쌓아온 최고기술력이 높은 배출 가능성을 나타내고 있습니다.
측면 씰 구조 때문에 마모에 의한 배기 능력 저하가 적고 높은 내구성을 실현하고 있습니다.
축 부분은 트리플 씰 구조로 기밀성 향상과 수명 연장을 도모하고 있습니다.

냉각용 가스나 축 씰 가스 및 퍼지 가스가 불필요합니다.
운전 비용 삭감에 공헌합니다.
저속 회전에도 불구해야 대기압에서 도달 압력까지
모든 압력 영역에서 연속 운전이 가능합니다.
접촉부는 특수 불소 수지 코팅을 실시하고 있습니다.
내식 도금 사양도 대응할 수 있습니다.
기름회전 진공펌프와 같은 오일 교환 불필요, 수봉식

진공펌프의 중심배수도 없습니다.
저진동 저소음으로 설치 장소의 환경을 개선할 수 있습니다.

루트식 펌프와의 비교

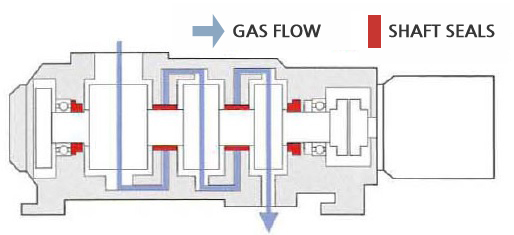

•루트식 진공펌프

루트식 진공펌프는 다단 배기 때문에 배기 경로가 길고 복잡한 중심구조입니다.
흡입물이나 액체(응축액)의 연속 배출이 곤란해서
실린더나 배기 경로 중심에 퇴적하기 쉽고,
소모품인 축 씰이 실린더 간에 있기 때문에, 성능 저하하기 쉬워집니다.

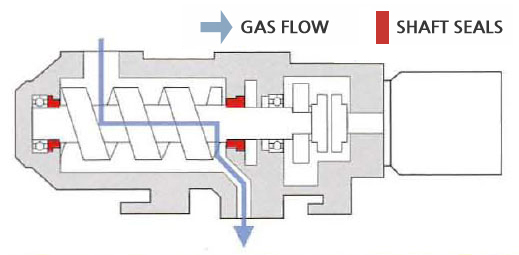

SST Series는 단단배기 때문에 배기 경로가 짧고,단순한 구조입니다.
모서리가 없는 스크류에 의해 기체를 보내 중심 찌꺼기가 없이
흡인물이나 액체를 밀어내서 연속적으로 배출할 수 있습니다.
축 씰이 배기 경로 위에 없으므로 성능이 저하되S기 어려운 구조입니다.

설치 장소에서 쉽게 세척 작업이나 분해 작업이 가능하며,
이용자가 같은 라인에서 세부 사항에 대항할수 있는 획기적인 방법을 확립했습니다.

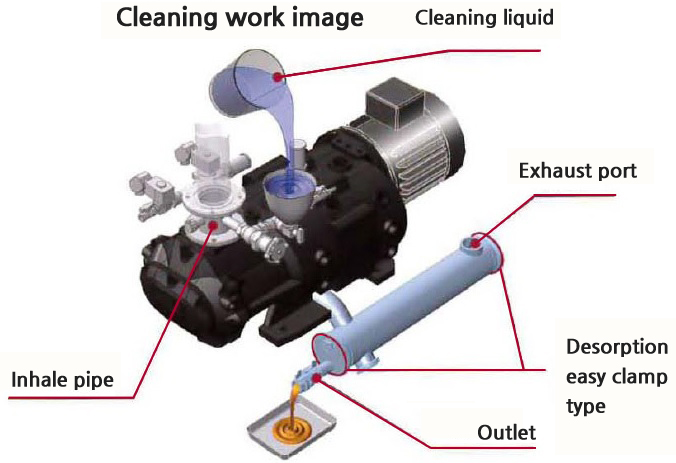

흡기관 세트를 이용하는 것으로 세정 액의 투입을 할 수 있습니다. 세정 액을 투입하는 것으로 펌프 내부를 세정해 퇴적물을 제거 작업을 할 수 있습니다

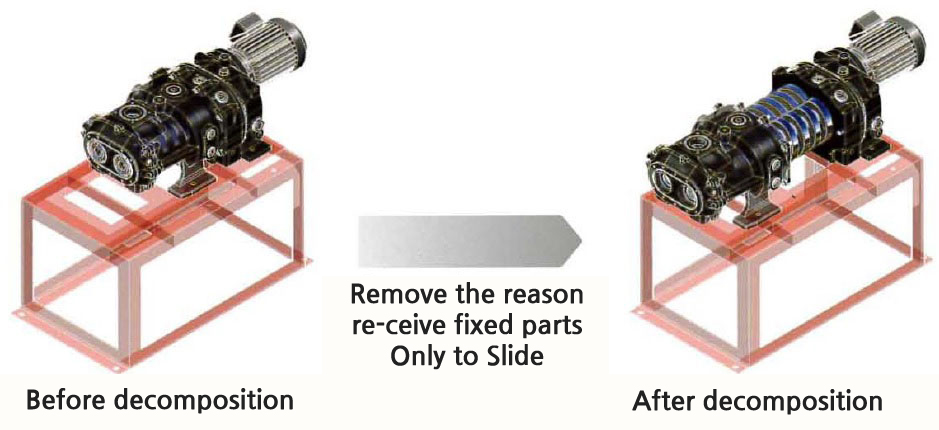

펌프는 플랫폼 위에서 쉽게 분해할 수 있으므로, 내부점검이나 직접 세정이 가능합니다.

탈착식 유지보수 전용 거치대를 이용하는 것으로 설치 장소에서 분해 조립이 가능합니다.

또, 베어링의 부품 수량이 적기 때문에 교환 작업에 큰 비용부담이 되지 않습니다.
보수 관리는 사용자님으로 쉽게 실시할 수 있으므로,
유지보수 비용이 대폭의 삭감을 가능하게 하고 있습니다.

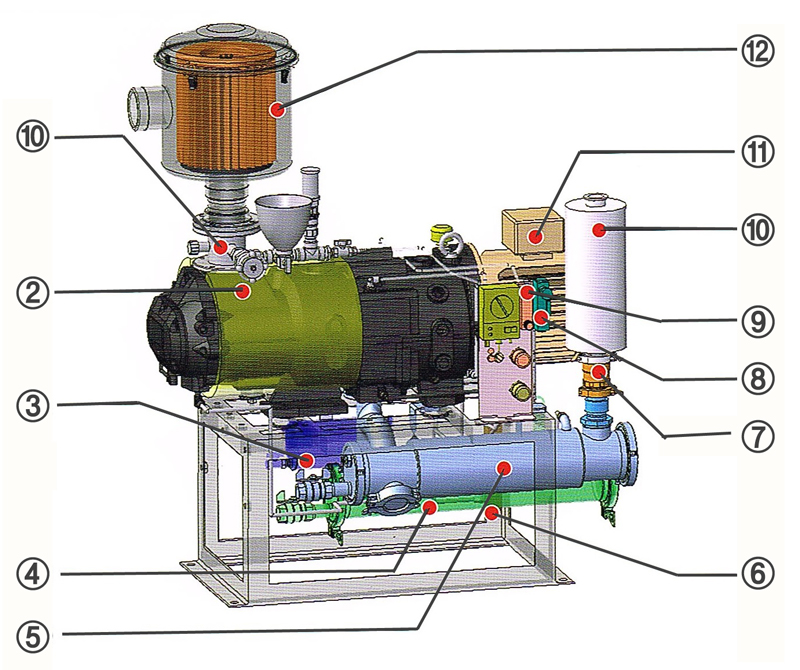

다양한 액세서리를 갖출 수 있고
용도에 맞는 최적의 펌프를 준비합니다.

1.크리닝 흡기관 세트	펌프 내부세정	7.역류 방지 세트	펌프 정지시 역류방지
2.히터 세트	펌프 내부가열	8.냉각수 세트	냉각수량의 확보
3.중간 드레인 탱크	기하 보호커버	9.シルパージセット	도입 가스조절
4.배기 드레인 탱크	베기 드레인 용량UP	10.싸이센서 세트	배기음절감
5.싸이렌서 소음기(공냉,수냉)	소음 드레인 감소	11.SST 모터	표준.고효율.방폭
6.메니폴더 세트	유닐리티 연결부 집중하	12.흡기 필터	오염물 흡입 방지
메인트랜스 가대	탈착 및 분해작업시 필요	조작반	펌프의 운전제어

형식		SST100	SST150	SST200	형식			SST100	SST150	SST200
배기속도L/min	60Hz	1,220	1,970	2,800	Power supply	사양•주파수•전압		AC, 3∅, 50/60Hz, 200V or 400V
	50Hz	970	1,610	2,350		전격용량 VA		2800이하	4100이하	5500이하
도달압력Pa	60Hz	0.8	0.7	0.6		공급압력		0.2~0.4
	50Hz	1.0	1.0	0.9		유량 L/min		5이상	7이상
최대흡입압력 Pa		1x105(대기압)				급수온도 °C		5~40
모터용량		3.7	5.5	7.5		접속구경		Rc 3/8	Rc 3/4	Rc 1/2
흡기구		VG50	VG80		퍼지가스	공급압력 MPaG		0.1~0.5
배기구		Rc 2				조절압력 MPaG		0~0.05
윤활유	종류	EP•83				유량	실링가스 L/min	0~5
	유량	1	1.1				퍼지가스 L/min	0~50
	구리스종류	진공구리스				접속구경		Rc 1/4
	구리스량 g	40	50	50	압축공기	공급압력		0.35~0.9
중량	펌프본체	200	240	400		조정압력		0.35~0.7
	최대(악세사리포함)	300	400	560		접속구경		Rc 1/4

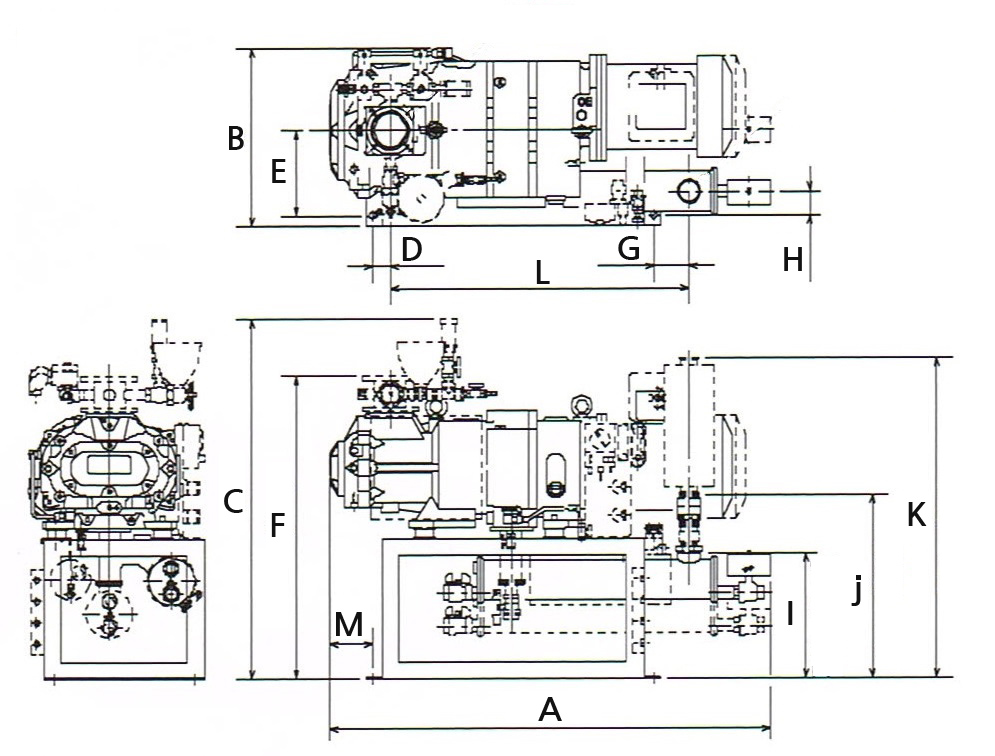

	SST100	SST150	SST200
A	1130	1217	1248
B	490	494	500
C	943	981	1011
D	50	64	50
E	261	241	241
F	782	820	850
G	100	100	100
H	69	66	66
I	370	353	350
J	535	518	515
K	919	902	899
L	775	828	842
M	75	95	124
